Polytec三维全场扫描式激光测振仪PSV-500-3D
德国Polytec公司，已成为世界公认的非接触式激光测量技术的领导者，代表了激光非接触式振动测量的技术水平！

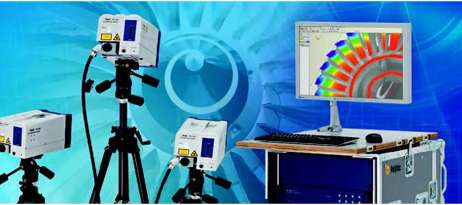

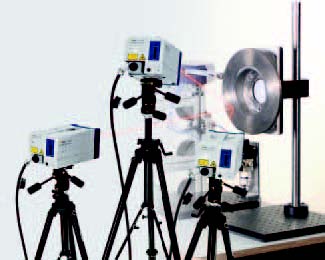

PSV-500-3D三维全场扫描式激光测振仪，基于非常成熟的PSV扫描式测振技术设计而成，兼具PSV-500所有功能！系统采用三台独立的高精度激光干涉仪，计算机控制这三路激光在扫描过程中始终照射在目标的同一位置，扫描完毕后，由软件自动完成多区域扫描三维数据的拼接，迅速输出三维振型。
用户无需建模，直接在实物视频图像上快速完成测量网格布置，操作简单直观。此外，PSV-500-3D还可通过激光扫描建立目标三维轮廓数据，是一款用于复杂结构的三维振动模态测量的不可替代的工具！
PSV-500-3D让模态测试变得很简单
与传统多通道接触式传感器相比，PSV-500-3D的操作更直观、更简单。
启动系统、获取形貌数据、定义扫描网格-即可开始扫描测试。
交互式设置

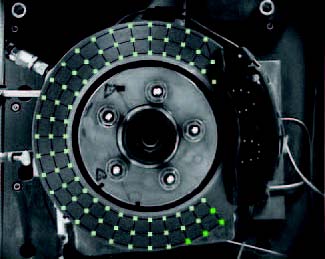

通过导入CAE/FEM文件或使用系统内的形貌扫描单元来获取被测物形貌数据。直接在视频图像上定义扫描区域，设置扫描点的密度、布点方式等。
通过对话框一次性完成带宽、分辨率、振动激励、通道等参数的设置。
快速扫描
整个扫描过程由系统自动完成。扫描过程中，激光始终保持聚焦状态，信噪比始终保持，并实时显示振动信号及参考信号的时域和频谱图。
在宽带激励时，PSV-500-3D完整记录每个测量点的频谱信息及被测表面的振型。
快速扫描模式可在最短时间内输出振型（每秒钟可扫描数百个测量点）。
完美可视化
PSV软件包提供给用户大量的振动信息：各部位的振动状态，振幅大小及频率响应，各阶频率振型，传递涵数等。
可显示任意频率下的频谱图，且能分析出共振点的位置，并将测量结果以图表、图形和动画的形式显示出来。
这些图片和动画均可应用于演讲和报告，给人留下深刻印象。
灵活分析
Polytec信号处理器是高性能分析工具，对测试结果做大量的数学和统计运算。系统配有开放式数据存取接口，测量结果可导入至外部软件包或公司内部软件，用于模态分析、声场或功率流计算。

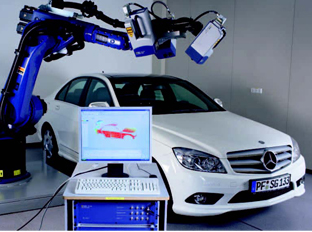

PSV-500-3D的应用领域起初主要用于测量汽车、飞机及其零部件的振动特性的3-D扫描式激光测振仪，如今已成为通用的、不可替代的振动测量工具。PSV-500-3D测量快速、操作简单，而且还可以搭配工业机器人实现完全自动化测试。原来可能需要几周甚至几个月的测试任务（如大型物体的模态测试），如今仅需几个小时便可高精度完成。
汽车发展- 汽车车身及零部件的试验模态分析

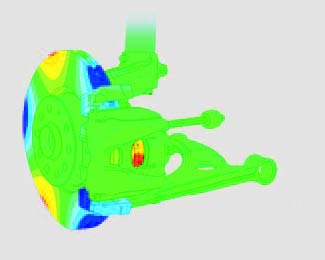

- 刹车盘、轮胎、车门等噪音控制
别优势：全自动化控制、高效率、多路输入输出、不受被测表面影响、 CAE接口、模态分析
电子设备和数据硬盘
- 动态测试及振动分析，如：硬盘驱动的读写头
- 健康监测：印刷电路板、汽车及飞机内部电子设备的缺陷分析
特别优势：极小体积物体的振动测量，部件间的相对运动，宽测量频带
航空航天业
- 航天航空零部件的结构动力学测试
- 航空材料的疲劳及缺陷检测
特别优势：对轻型、温敏结构无任何附加质量影响 可在真空环境下测试
超声应用
- 超声传感器、超声制动器、超声工具、超声马达的振动特性测试及优化
- 产品设计、医疗科技和车辆构造
特别优势（PSV-500-3D-M）：宽频带、测量点高精度定位、小样品测试
3-D扫描式测振系统-您当前和未来的选择！
PSV-500-3D采用开放式设计思想，是功能强大的数据采集平台，可以无缝集成至IT环境中。系统提供连接CAE/FEM软件包输入接口，或直接通过集成的形貌扫描单元，以获取被测物的三维形貌数据。所有的测试结果均可应用于第三方软件。此外，PSV软件包括高性能信号分析模块，对测试结果进行大量的数学运算以作后处理。
3-D扫描式系统有两种配置：一种适用于结构动力学和声学振动测量（PSV-500-3D-H）；另一种适用于高频振动测量（PSV-500-3D-M）。
|
PSV-500-3D配置 |
||||
|
型号 |
描述 |
参考通道数 |
频率范围 |
速度范围 |
|
PSV-500-3D-H |
结构动力学和声学 |
8 |
DC … 100kHz |
10m/s |
|
PSV-500-3D-M |
高频 |
1 |
DC … 1MHz |
10m/s |
PSV-500-3D技术参数
|
型号 |
解码器 |
档位 |
满量程m/s |
频率范围 |
分辨率 |
参考通道 |
信号发生 |
|
μm/s√Hz |
个数 |
通道个数 |
|||||
|
PSV-500-3D-H |
DV-03 |
13 |
0.001...10 |
DC...100kH |
0.01 … 0.5 |
8 |
4 |
|
PSV-500-3D-M |
DV-04 |
13 |
0.001...10 |
DC... 1MHz |
0.01 … 2.5 |
1 |
1 |
