高性能单点式激光测振仪
基于激光多普勒原理的Polytec高性能单点式激光测振仪,设备核心为一台高精度激光干涉仪,输出激光照射到待测目标上,同时收集目标反射激光,经干涉产生正比于目标速度的多普勒频移信号,经内置于控制器内的解码器运算处理,输出被测物的速度值和位移值。
高性能单点式激光测振仪主要由两大部分构成:高性能控制器OFV-5000和非接触式高灵敏度光学头。

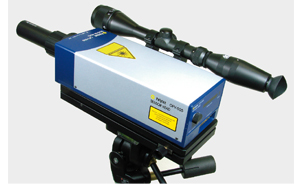

Polytec光学头可分为:标准光学头、光纤光学头、紧凑式光学头。
技术优势
高性能控制器OFV-5000采用宽带数字解码技术,可与Polytec一系列高灵敏度光学头配套使用,具有远程聚焦、自动聚焦和聚焦存取功能(光学头OFV-505)。系统可在距目标0.5米~100米距离上测试,具有极高的测量分辨率和极大的动态测量范围,可测量原子级微弱振动到数十万g冲击。高精度直接输出速度(分辨率优于0.02μm/s)和位移(条纹计数原理,精度达pm级)。
其改良的分辨率技术,从模拟到数字的动态显示,并可扩展、可直接升级成多功能全场扫描式测振系统,是Polytec公司一款非接触式测振系统,已为各高校、研究所等科研单位广泛使用。
卓越的技术参数- 工作距离:0.5m~100m
- 最大速度:10m/s
- 频率范围:DC~24MHz
- 速度分辨率:优于0.02μm/s(1Hz带宽)
- 位移分辨率:优于0.15nm
- 自动聚焦、手动聚焦、远程聚焦、遥控聚焦功能
- 极大的动态范围可测量从原子级微弱振动到百万g冲击
- 可嵌入小型实验室测试
- 汽车零部件(如:刹车片、发动机、车门等)
- 航空航天工业(如:航空发动机、涡轮叶片等)
- 数据存储系统(如:硬盘)
- 建筑物、桥梁或者其他大型户外构筑物
- 设备的预先维护、在线质量检测
- 对振动测试精度要求很高的科研单位
为满足不同的实际测量需要,高性能控制器OFV-5000内置四个解码器插槽。其中三个为专用解码器插槽:两个速度解码器和一个位移解码器;另外一个为辅助解码器插槽,可根据进一步需求配备速度或位移解码器。
常用解码器的技术参数请参考下表。
常用解码器 |
|||||
速度解码卡 |
描述 |
带宽 |
量程 |
测量最大速度 |
速度分辨率 |
VD-04 |
中频解码卡 |
0-250kHz |
3 |
10m/s |
0.2μm s-1/ Hz |
VD-05 |
辅助解码卡 |
0-10MHz |
2 |
5m/s |
3μm s-1/ Hz |
VD-06 |
数字解码卡,带自适应DSP滤波 |
0-350kHz |
4 |
0.5m/s |
0.02μm s-1/ Hz |
VD-09 |
宽带数字解码卡 |
0-2.5MHz |
14 |
10m/s |
0.02μm s-1/ Hz |
位移解码卡 |
描述 |
带宽 |
量程 |
最大输出位移 |
位移分辨率 |
DD-300 |
20 MHz 解码卡(适合超声波) |
50kHz-20MHz |
1 |
± 75 nm |
0.1 pm |
DD-400 |
嵌入式解码卡(适合VD-04速度解码卡) |
20Hz-250kHz |
3 |
± 1 nm |
参考频率 |
DD-500 |
高端解码卡(适合VD-06速度解码卡) |
0-350kHz |
16 |
± 50 mm |
15 pm |
DD-600 |
辅助位移解码器,与VibSoft-VDD一起使用,I /Q信号转换 |
||||
DD-900 |
宽带数字解码卡(适合VD-09速度解码卡) |
0- 2.5MHz |
16 |
± 50 mm |
15 pm |
