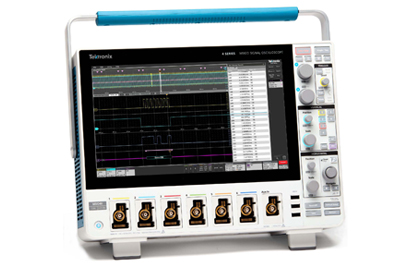

泰克Tek 4系列 MSO 示波器




新4 系列混合信号示波器拥有同类产品中较大的显示和较高的可用通道数,让您在有限的空间获得出乎意料的洞察力。新体验,符合工程师潜意识触摸操作的界面设计。

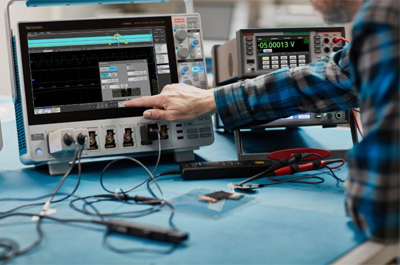

较大屏幕以及人性化的用户界面

4 系列 MSO 采用 5 系列相同的触摸式用户界面技术,以及较大屏幕和高分辨率的显示,打造了示波器新的操作体验。

  • 13.3 英寸高清显示屏
  • 6.1 英寸(15.5 厘米)深,适合有限的工作台空间

细节设计和多达 6 条输入通道

  • 任何通道都可以显示波形、频谱或两者
  • 任何一条输入通道都可连接逻辑探头来查看八条数字通道
  • 所有通道均具备细节设计和准确的测量
    • 12 位垂直分辨率(高分辨率模式下可达 16 位)
    • 在所有模拟和数字通道上实时采样率高达 6.25 GS/s
    • 高达 62.5 M 点记录长度



更多功能和可升级

  • 高达 1.5 GHz 带宽
  • 高达 62.5 M 点记录长度
  • 数字通道:每个 TLP058 逻辑探头提供 8 条数字通道
  • DVM/频率计数器(在注册后免费提供)
  • 任意波形/函数发生器
  • 高级分析
  • 串行总线解码和触发
  • 频谱视图混合域分析
  • 自动功率测量

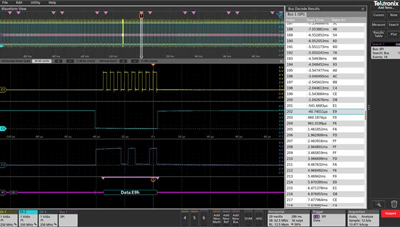

嵌入式串行总线分析

串行总线解码和触发选项将 4 系列 MSO 转变为利用自动解码、触发和搜索功能调试串行总线理想的工具。

  • I²C,SPI
  • RS-232 / 422 / 485 / UART
  • 10BASE-T / 100BASE-TX 以太网
  • USB 2.0
  • CAN/CAN FD、LIN、FlexRay
  • SENT
  • I2S/LJ/RJ/TDM
  • MIL-STD-1553 / ARINC 429
  • I3C
  • SPMI

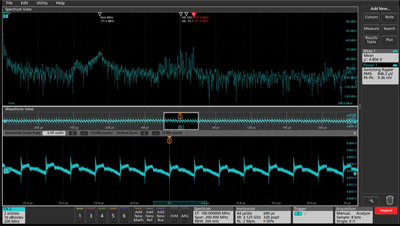

电源完整性

如今的电路板可以有 20 个或更多的电源轨,其中有许多只有几伏,且有严格的噪音限制。

  • 多达 6 条模拟输入通道
  • 兼容的低噪音电源纹波探头

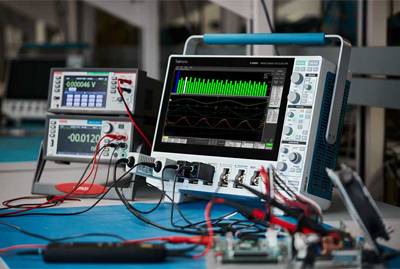

电源测量和分析

4 系列不仅待机功率较低、开关速度更快且噪音限制更严格,而且能加快电源故障排除、优化和验证。

手动或可选自动化

  • 交流线路和谐波测量
  • 开关损耗分析
  • 直流轨测量

智能电源探头解决方案

  • 电流探头
  • 电源纹波电压探头
  • 差分电压探头
  • 光隔离探头





汽车 ECU 设计

汽车系统要求在 ECU、传感器与执行器之间实现准确通信。

  • 混合信号视图,让加工商可将视线投向传感器、执行器、开关和电源之外
  • 使用可选的频谱视图,结合波形和频谱分析,快速进行噪声搜索
  • CAN、CAN FD、LIN、FlexRay 和 SENT 流量的解码和触发

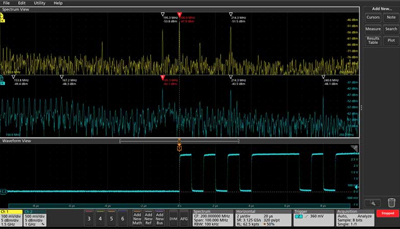

电磁干扰 (EMI) 故障排除

使用“频谱视图”选项,4 系列 MSO 上的每条模拟通道都可以向您显示时域波形、频谱或两者。时间和频率图同步,帮助您快速确定哪些信号被干扰,哪些信号是干扰源。

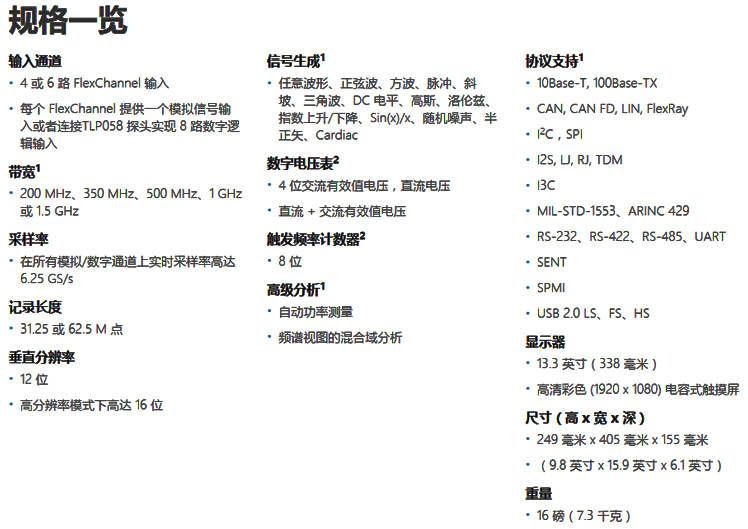

型号

模拟带宽

模拟通道

数字通道数

采样率

记录长度

MSO44

200 MHz 至 1.5 GHz

4

最多 32 条(可选)

6.25GS/s

31.25 M 至 62.5 M 点

MSO46

200 MHz 至 1.5 GHz

6

最多 48 条(可选)

6.25GS/s

31.25 M 至 62.5 M 点
