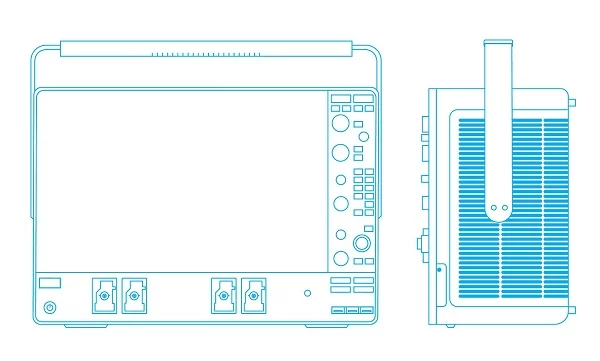

泰克Tek 6系列 MSO 混合信号示波器
使用 1 GHz 至 8 GHz 的可升级带宽对高速设计进行故障排除和验证。通过低噪声和每条通道 25 GS/s 的采样率进行准确测量 - 在同时打开四通道时采样率不会下降。

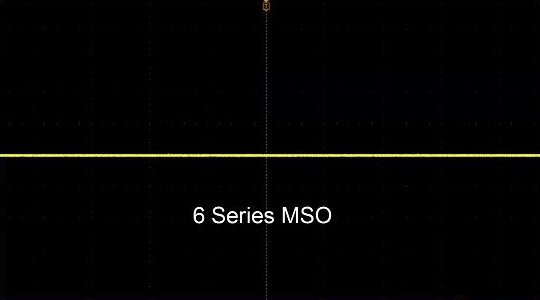

在 1mV/div 时，与传统示波器相比，噪声降低很多很多
高分辨率时低噪声
看到不易发现的信号。
- 示波器前端 ASIC 芯片 TEK061 实现很低的本底噪声。
- 12bits ADC，高分辨率模式下可达16bits

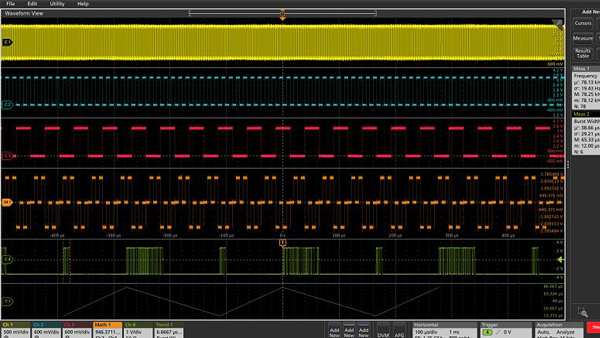

轻松进行高级测量与分析
在 GHz 时钟与串行总线上轻松检定抖动。通过综合高级测量，可轻松地将统计资料纳入日常工具包。例如，对于抖动或高级功率分析，使用与例行上升时间和 rms 测量相同的拖放操作。
- 高级抖动分析
- 高级功率分析
- 高速串行一致性
- 自动化测量与趋势分析

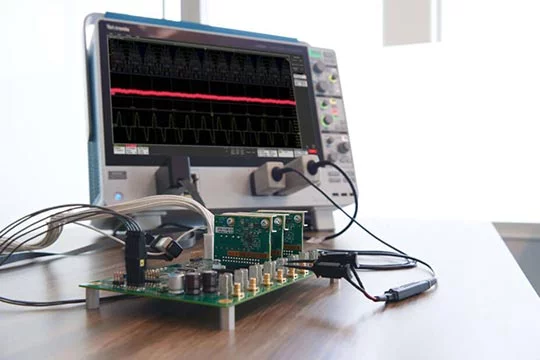

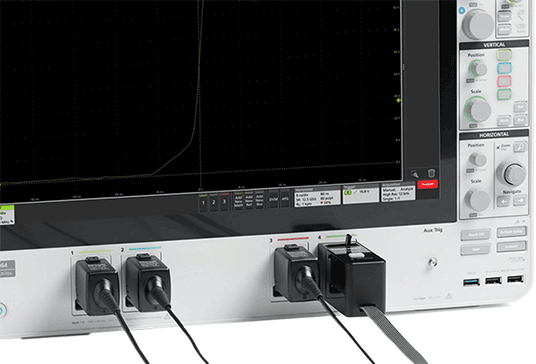

使用探头确保信号保真度
使用标配的 1 GHz、10x 探头探测电路。可以连接高性能单端探头或者差分探头，或者通过新的 TriMode 探头实现一个探头同时进行单端和差分量测。将 TLP058 探头连接至任意通道实现 8 路数字通道 – 最多达 64条数字通道。
- 1 MΩ 和 50 Ω 输入阻抗
- 标配 1 GHz 带宽低电容无源探头，数量与通道数相同
- 新 4、6 和 8 GHz TriMode 探头可选
触摸屏
- 15.6 英寸响应C快的触摸屏
- 开合/缩放/滑动
- 按钮和鼠标操作
输入通道
4 、6、8个输入通道。每个 FlexChannel 提供一个模拟信号输入或者通过 TLP058 探头实现 8 路数字通道输入
带宽 1
1、2.5、4、6 或 8 GHz
采样率
模拟/数字通道上为 25 GS/s
记录长度 1
在模拟/数字通道上为 250 M 样点
信号发生器 1
任意、正弦、方波、脉冲、锯齿波、三角形、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正弦、心电图
数字电压表 2
4 位
触发频率计数器 2
8 位
1 - 选配，并可以升级
2 - 产品注册后免费
显示器
15.6 英寸 (385 mm)
15.6 英寸 (385 mm) TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏
电源分析
通过自动化功率测量与分析确保电源质量、谐波、开关损耗、安全操作区测量等可靠且可重复。 通过 SPMI 解码和触发来节省时间。 依靠 6 系列 MSO 低噪声性能准确评估电源噪声。
特点
- 电源质量和谐波
- 开关损耗和安全作业区
- 电路内电感器和变压器分析
- SPMI 电源管理总线解码和触发

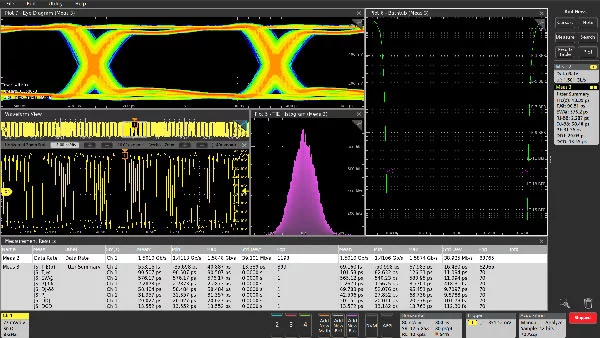

时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。
特点
- 相位噪声、时钟抖动和定时以及波形直方图
- 选配高级分析、抖动分解和时钟恢复

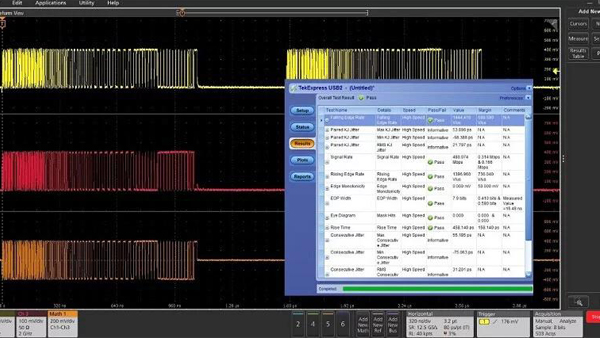

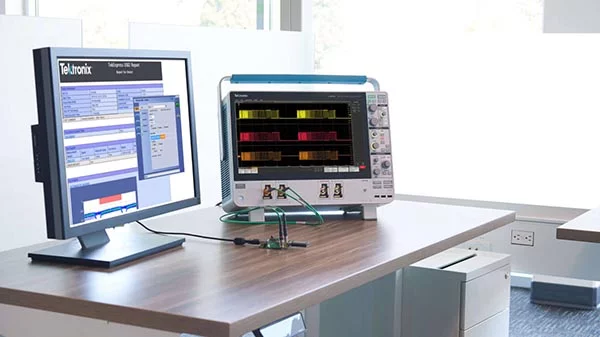

串行标准一致性测试
系统依赖快速、可靠的数据传输。 高速数字标准依赖严格的测试程序来确保可靠性。 自动化一致性测试软件与 6 系列 MSO 共同管理整个测试过程 - 设置、测量、按照标准JX检查并生成全面报告。
特点
- Ethernet 100/1000BASE-T
- USB 2.0
- MIPI D-PHY 1.2
- 汽车以太网 100/1000BASE-T1
