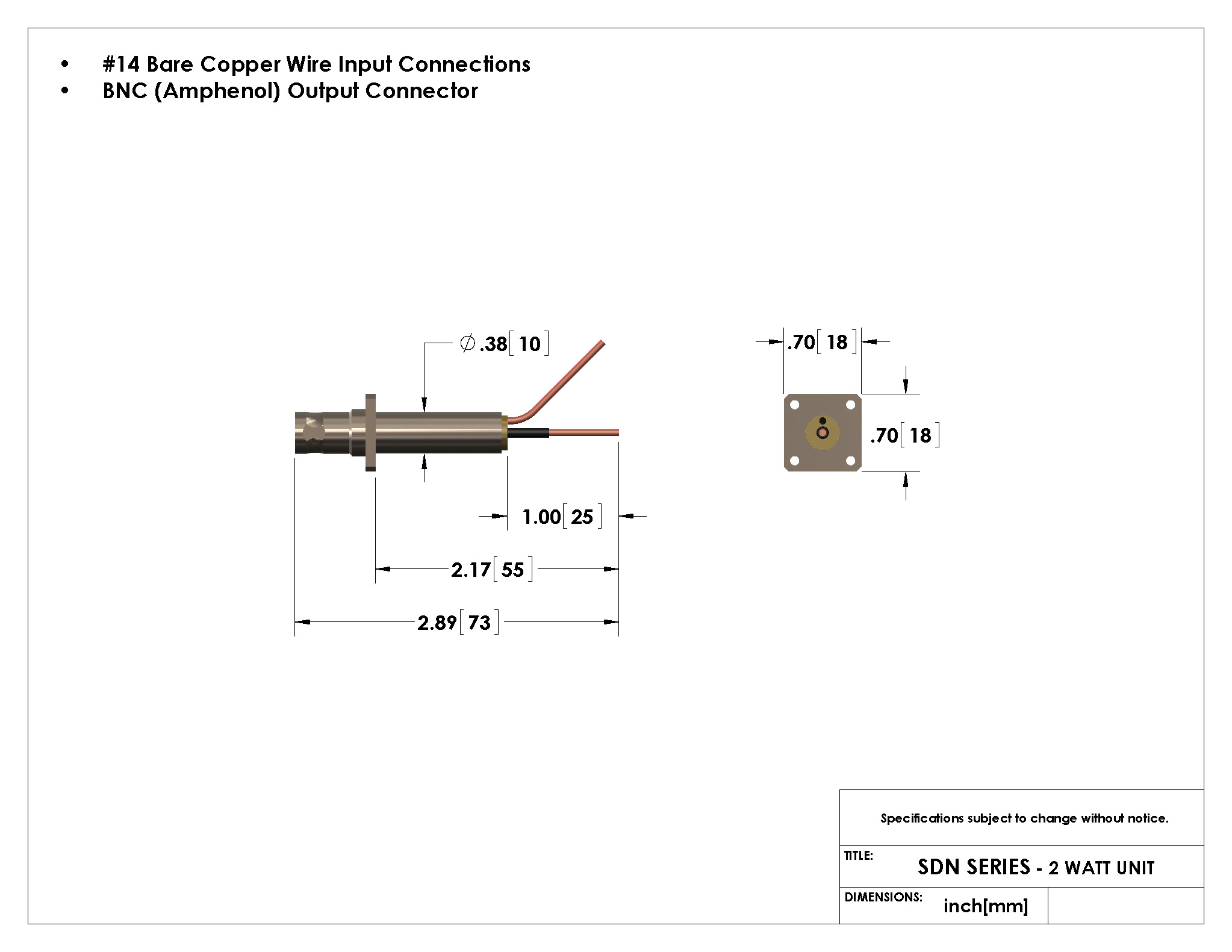

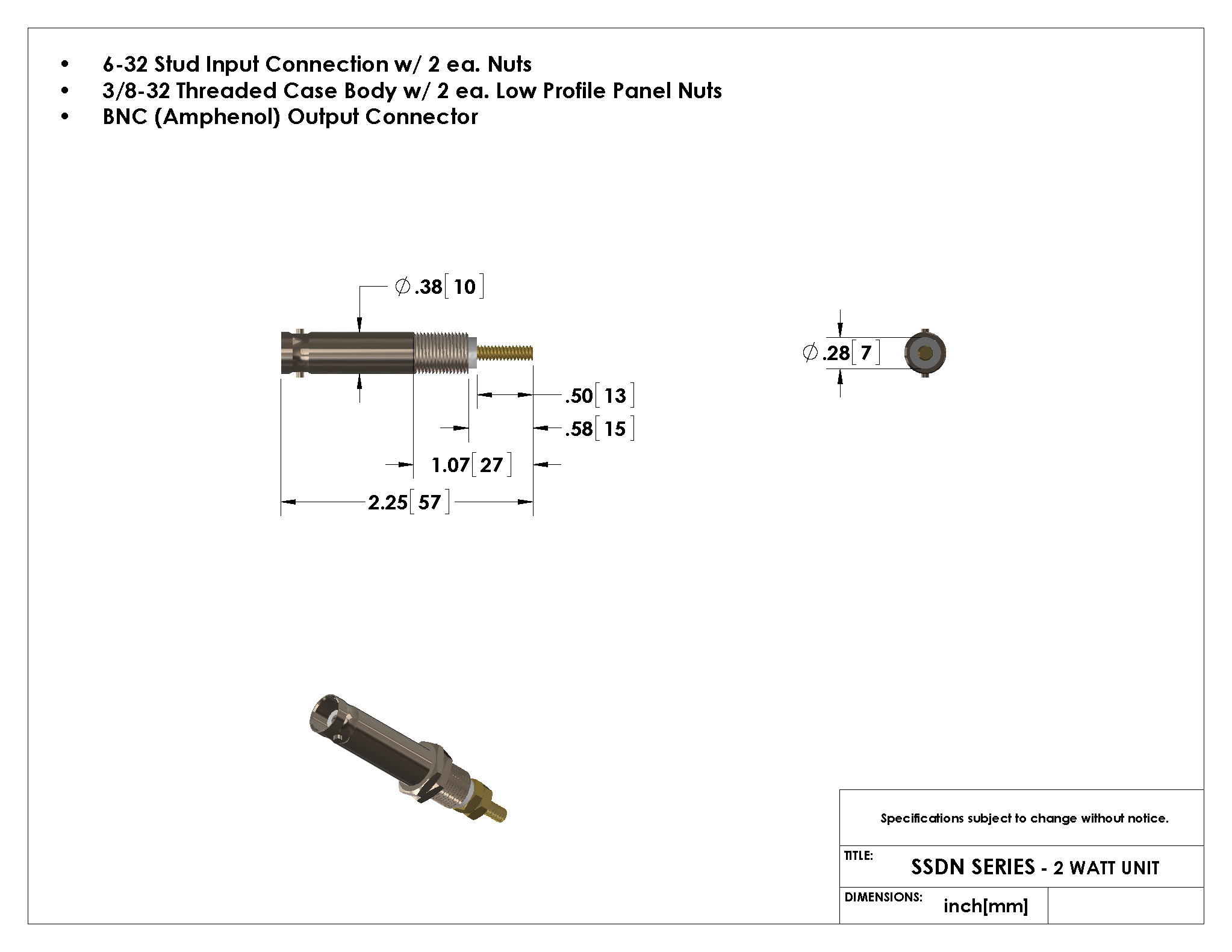

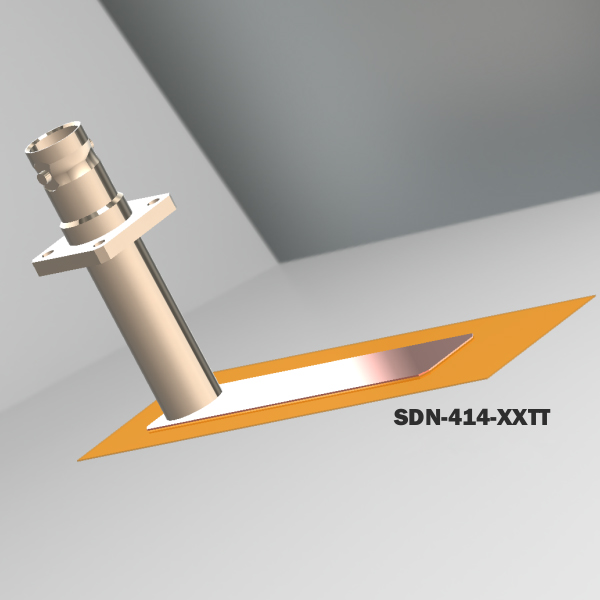

美国T&M同轴电阻 SDN-414 SSDN-414 系列尺寸图
无感同轴电阻 - 电流敏感电阻-同轴电阻-分流电阻器（CVR）应用
- 脉冲电流应用
- 校准实验室
- 相位计电流测量
- 单相相位指示器 V-A
- 三相相位指示器 V-A
- 功率因数表
- 高频功率表
- 宽带功率计
- 功率分析
- 电流互感器校准
- 电流探头相位延迟特性
- SCR电流测量
- 自动熔接机电流控制
- 测量汽车交流发电机的输出
- 故障电流检测以确定交流发电机轴承磨损程度
- 电子束焊接
- 起爆系统中的电流检测
- 输变电站的三相故障测试
- 调制器的故障检测
- 激光系统灯电流测量
- 纯电动汽车中的IGBT斩波电流控制
- 断路器测试
2 Watt Units - 1 7/8 Inch Case
|
Model |
Resistance ohms |
Bandpass MHz. |
Risetime nsec. |
Emax joules |
|
SDN-001 |
0.001 |
12 |
30 |
12 |
|
SSDN-001 |
0.001 |
12 |
30 |
12 |
|
SPT-001 |
0.001 |
12 |
30 |
12 |
|
SDN-0025 |
0.0025 |
12 |
30 |
28 |
|
SSDN-0025 |
0.0025 |
12 |
30 |
28 |
|
SPT-0025 |
0.0025 |
12 |
30 |
28 |
|
SDN-005 |
0.005 |
400 |
1 |
3 |
|
SSDN-005 |
0.005 |
400 |
1 |
3 |
|
SPT-005 |
0.005 |
400 |
1 |
3 |
|
SDN-015 |
0.015 |
1200 |
0.3 |
1.5 |
|
SSDN-015 |
0.015 |
1200 |
0.3 |
1.5 |
|
SPT-015 |
0.015 |
1200 |
0.3 |
1.5 |
|
SDN-10 |
0.1 |
2000 |
0.18 |
2 |
|
SSDN-10 |
0.1 |
2000 |
0.18 |
2 |
|
SPT-10 |
0.1 |
2000 |
0.18 |
2 |
3 Watt Units - 3 Inch Case
|
Model |
Resistance ohms |
Bandpass MHz. |
Risetime nsec. |
Emax joules |
|
SDN-25 |
0.25 |
1200 |
0.3 |
5 |
|
SSDN-25 |
0.25 |
1200 |
0.3 |
5 |
|
SPT-25 |
0.25 |
1200 |
0.3 |
5 |
|
SDN-50 |
0.5 |
800 |
0.45 |
2.5 |
|
SSDN-50 |
0.5 |
800 |
0.45 |
2.5 |
|
SPT-50 |
0.5 |
800 |
0.45 |
2.5 |
