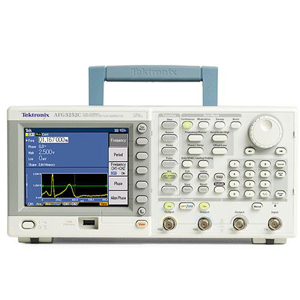

AFG3000C 任意函数发生器
产品概述
AFG3000 系列函数、任意波形和脉冲发生器W与伦比的性能、多功能、直观的操作以及合适的价格使其成为实用的信号发生器。
高性能和多功能性
12 种不同的标准波形，同时以高采样速率生成长达128K的任意波形。在脉冲波形上可以单独设置上升沿和下降沿时间。可以将外部信号连接，并叠加到输出信号中。双通道型号输出可生成两个完全相同或截然不同的信号。所有仪器的时基都非常稳定，年偏移量仅±1ppm。
直观的用户界面，更多信息一目了然
大屏幕一次即可显示所有相关波形参数和波形图，让您放心地设置信号，集中精力完成手头的工作。使用快捷键可直接访问常用功能和参数，或通过结构化的菜单方便地进行更多选择，减少仪器使用学习或重新学习的时间。外观和感觉与TDS3000示波器一样，让您使用起来倍感亲切。
随机附带的ArbExpress™ 软件可轻松编辑波形
使用这种PC 软件，可从任何Tektronix示波器无缝地导入波形，也可以由标准函数、公式编辑器和波形数学计算进行定义。
|
功能 |
优势 |
|
双通道型号 |
将两台信号发生器换成一台，并且能够提供两路严格同步或完全独立的信号，节省成本和工作台上空间。 |
|
最高 2 GS/s 采样率 |
以精细的时基分辨率生成波形。 |
|
最高 20 Vp-p 幅度，50 Ω 负载 (AFG3011) |
创建高幅度信号且不需要外部功率放大器，节省成本和设置时间。 |
|
25 个快捷键 |
通过直接访问常用功能和参数，缩短设置和评估时间。 |
|
超大 5.6" (142 mm) 彩色显示器 |
所有相关设置和波形图形可一目了然，让您对信号完全放心。 |
|
深度仅 6.6" (168 mm) |
节省宝贵的工作台空间。 |
|
ArbExpress™ 软件 |
方便地创建和修改波形 - 从泰克示波器中无缝导入波形，或者通过公式编辑器、徒手绘制、点绘制或波形数据创建波形。 |
|
AFG3000系列特性 |
|||
|
AFG3021B/AFG3022B |
AFG3101/AFG3102 |
AFG3251/AFG3252 |
|
|
通道数 |
1/2 |
1/2 |
1/2 |
|
标准波形 |
正弦波、方波、脉冲波、锯齿波、三角波、sin(x)/x、指数上升/衰减、高斯、洛仑兹、半正矢、直流、噪声 |
||
|
正弦波： |
1mHz～25MHz |
1mHz～100MHz |
1mHz～240MHz |
|
幅度平坦度(1 Vp-p)： |
|||
|
<5 MHz |
±0.15 dB |
±0.15 dB |
±0.15 dB |
|
谐波失真(1 Vp-p)： |
|||
|
1 mHz～0 kHz |
<-70 dBc |
<-60 dBc |
<-60 dBc |
|
20 kHz～1 MHz |
<-60 dBc |
<-60 dBc |
<-60 dBc |
|
1 MHz～5 MHz |
<-50 dBc |
<-50 dBc |
<-50 dBc |
|
5 MHz～10 MHz |
<-50 dBc |
<-37 dBc |
<-37 dBc |
|
10 MHz～25 MHz |
<-40 dBc |
<-37 dBc |
<-37 dBc |
|
>25 MHz |
— |
<-37 dBc |
<-30 dBc |
|
THD |
<0.2% (10 Hz - 20 kHz, 1 Vp-p) |
||
|
杂波(Spurious) (1 Vp-p)： |
|||
|
1 mHz 到1 MHz |
<-60 dBc |
<-60 dBc |
<-50 dBc |
|
1 MHz 到25 MHz |
<-50 dBc |
<-50 dBc |
<-47 dBc |
|
>25 MHz |
— |
<-50 dBc + 6 dBc/倍频 |
<-47 dBc + 6 dBc/倍频 |
|
方波 |
1 μHz～12.5 MHz |
1 μHz～50 MHz |
1 μHz～120 MHz |
|
上升/下降时间 |
≤18 ns |
≤5ns |
≤2.5 ns |
|
脉冲波形 |
1 mHz～12.5 MHz |
1 mHz～50 MHz |
1 mHz～120 MHz |
|
脉冲宽度 |
30 ns～999 s |
8 ns～999 s |
4 ns～999 s |
|
边沿跃迁时间 |
18 ns～625 s |
5 ns～625 s |
2.5 ns～625 s |
|
分辨率 |
10 ps 或4 位 |
||
|
其他波形 |
1 mHz～250 kHz |
1 mHz～1 MHz |
1 mHz～2.4 MHz |
|
噪声带(-3dB) |
25 MHz |
100 MHz |
240 MHz |
|
直流（输入50 Ω） |
-5V～+5 V |
-5V～+5 V |
-2.5 V～+2.5 V |
|
任意波形 |
1 mHz～12.5 MHz |
1 mHz～50 MHz |
1 mHz～120 MHz |
|
非易失存储器 |
4 个波形 |
4 个波形 |
4 个波形 |
|
存储器：采样速率 |
2点～64 K: 250 MS/s |
16 K～128 K: 250 MS/s |
16 K～128 K: 250 MS/s |
|
2点～16 K: 1 GS/s |
2 点～16 K: 2 GS/s |
||
|
垂直分辨率 |
14 位 |
14 位 |
14 位 |
|
幅度（输入50 Ω） |
10 mVp-p～10 Vp-p |
20 mVp-p～10 Vp-p |
≤200 MHz: |
|
>200 MHz:50 mVp-p～4Vp-p |
|||
|
精度 |
±(1% 的设置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mV p-p 幅度) |
±(1% 的设置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mV p-p 幅度) |
±(1% 的设置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mV p-p 幅度) |
|
偏置 |
±5 Vpk交流+直流 |
±5 Vpk交流+直流 |
±2.5 Vpk 交流+直流 |
|
分辨率 |
1 mV |
||
|
型号 |
模拟通道 |
输出频率 |
记录长度 |
采样率 |
垂直分辨率 |
|
AFG3021C |
1 |
25 MHz |
128k 点 |
2 - 128k：250 MS/s |
14 位 |
|
AFG3022C |
2 |
25 MHz |
128k 点 |
2 - 128k：250 MS/s |
14 位 |
|
AFG3051C |
1 |
50 MHz |
128k 点 |
2 - 16k：1 GS/s；>16k - 128k：250 MS/s |
14 位 |
|
AFG3101C |
1 |
100 MHz |
128k 点 |
2 - 16k：1 GS/s；>16k - 128k：250 MS/s |
14 位 |
|
AFG3052C |
2 |
50 MHz |
128k 点 |
2 - 16k：1 GS/s；>16k - 128k：250 MS/s |
14 位 |
|
AFG3011C |
1 |
10 MHz |
128k 点 |
2 - 128k：250 MS/s |
14 位 |
|
AFG3151C |
1 |
150 MHz |
128k 点 |
2 - 16k：1 GS/s；>16k - 128k：250 MS/s |
14 位 |
|
AFG3102C |
2 |
100 MHz |
128k 点 |
2 - 16k：1 GS/s；>16k - 128k：250 MS/s |
14 位 |
|
AFG3152C |
2 |
150 MHz |
128k 点 |
2 - 16k：1 GS/s；>16k - 128k：250 MS/s |
14 位 |
