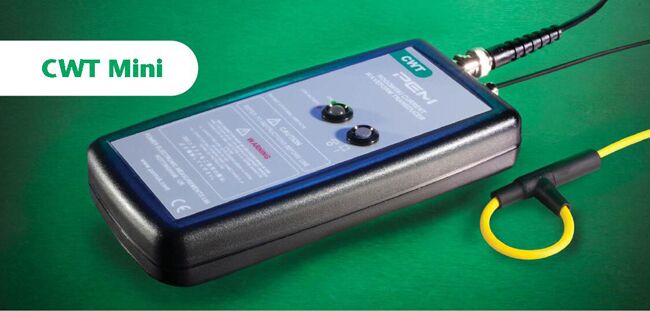

CWT Mini HF 系列交流电流探头
CWT mini HF
新型罗氏线圈，适用于高频拓展测量，特别是在50/60Hz高斜率dV/dt电压时，做精确测量。
更高的频率测量，在100mm线圈周长下最大带宽达30MHz。
di/dt上升斜率达100kA/us，军工级工作温度-40至125°C。
全新高灵敏高测量范围 – 可测量30A、60A和150A的峰值电流。
全新自动消除直流偏置。
实际应用：- 监控观测半导体开关的电流波形；
- 适用MOSFET测量，如TO-247；
- 检测限制电流位置
- 测量故障电流
- 测量电流脉冲
- 测量电流的谐波构成
主要特点：
- 测量范围：300mA～300,000A，测量精度达2%
- 典型带宽：1Hz～30MHz；
- 纤细、柔软的高性能感应套环：
- 近乎为零的干扰：在测量过程中，实际负载流仅为几个皮亨；
- 轻松与实际的测量对象相连接；
- 感应套环的峰值电压绝缘能力可达5KV；
- 感应套环周长由100mm～200mm，超出该范围的，可以根据顾客的实际需求定制；
- 瞬时电压输出峰—峰值±6V，可直接与示波器、数据采集器、数字电压表等连接，并做触发输出；

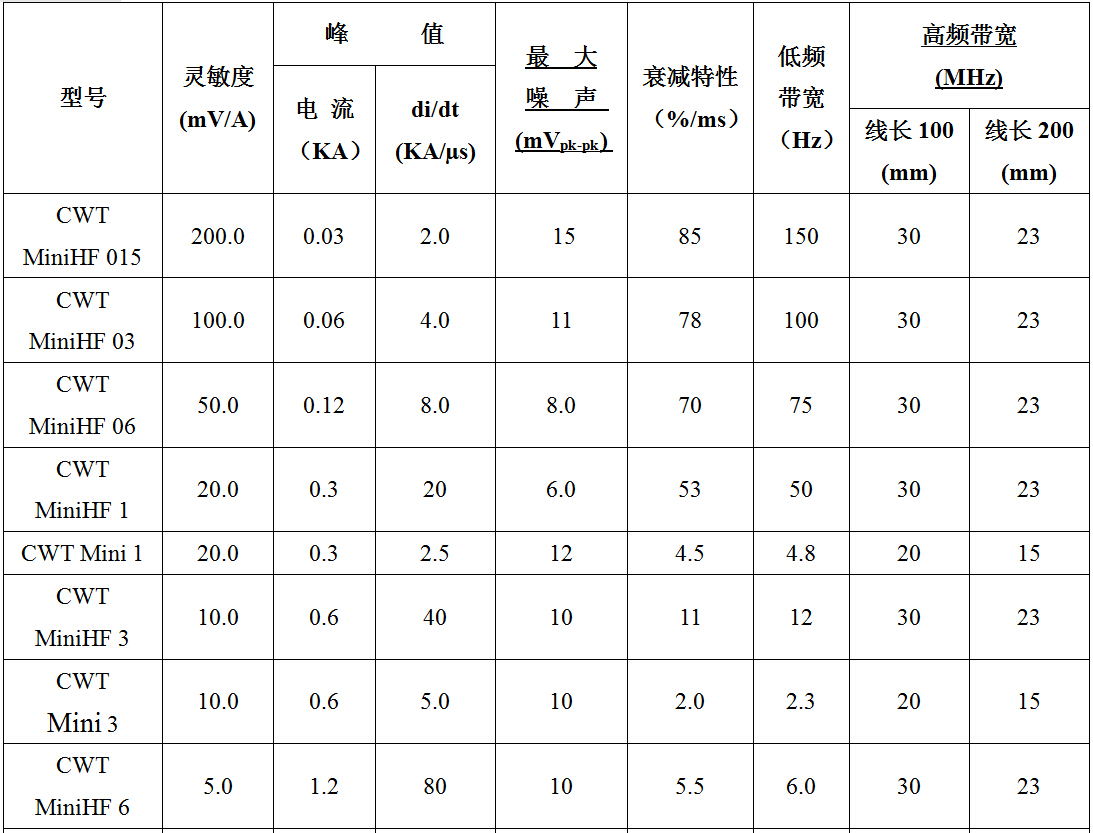

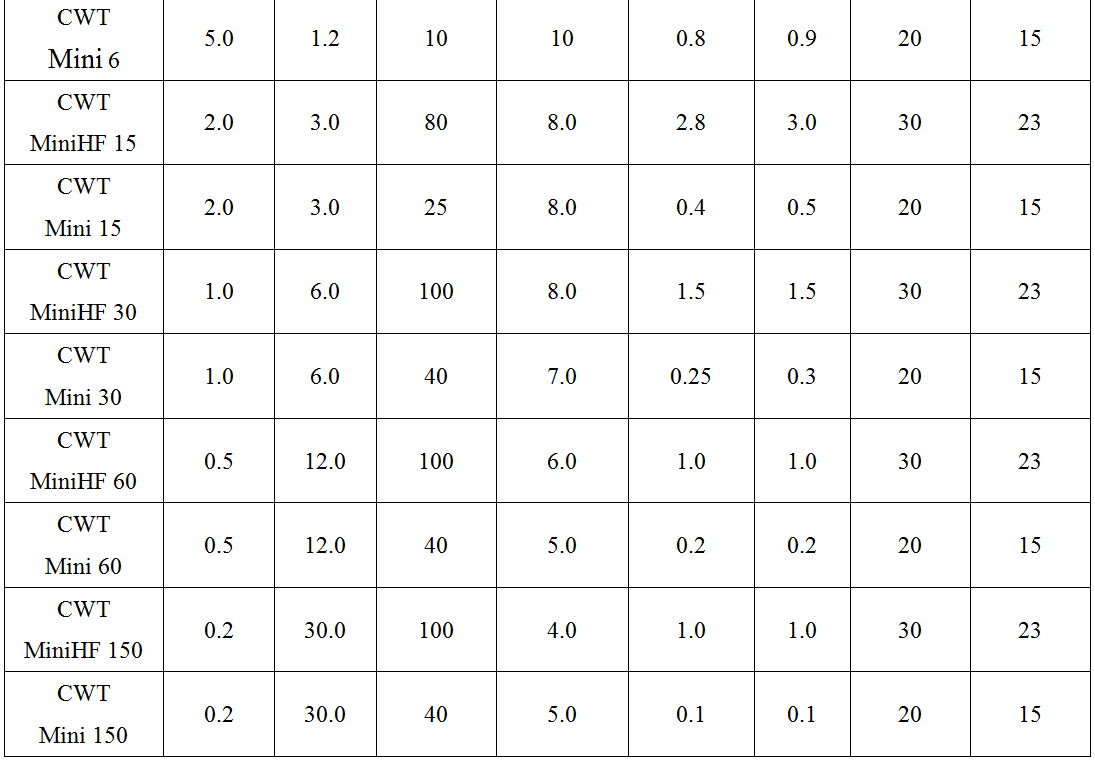

*1 最大噪声 (mVpk-pk) 在低频带宽（－３dB）周围分布
*2 高频带宽（Hz） 高频带宽取决于套环部分的长度，保持PEM的其他接触套环的FH 数值大电流可选CWT300，60kA峰值；CWT600，120kA峰值；CWT1500峰值300kA。
典型精度 标定为感应套环中央的线圈环路偏差UKAS ±0.2% 导线环路线圈偏置通常为 ±2%读数
典型线性误差 ±0.05%（Full Scale）
绝对最大值di/dt (kA/us) CWT Mini 峰值40 kA/us 有效值1 kA/us CWTHF Mini 峰值40 kA/us 有效值1 kA/us
(该值不能被超过)

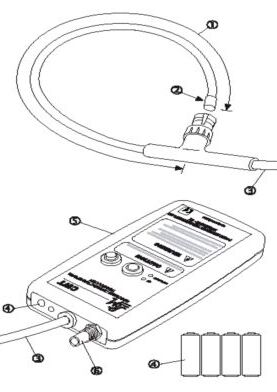

线圈和导线
① 感应套环圆周长 100 or 200mm
② 感应套环交叉部 3.5mm(2kV ) 4.5mm(5kV)
感应套环峰值电压隔离 2 or 5kV
对地最大工作峰值电压2kV时，套环加载3.8kVrms/50Hz可在60秒钟内做快速测量。对地最大工作峰值电压5kV时，套环加载8kVrms/50Hz可在60秒钟内做快速测量,PEM可以得到套环在高压时的连续信息。
温度范围 CWT Mini -20℃~~~100℃ CWT MiniHF 40℃~~~125℃
特定的温度区间请与PEM协商。
③ 导线长 （从电子积分仪到感应套环） 1m， 2.5m或4m
综 合
④电源供应
B 电池4×AA（1.5V标准碱性电池） R 充电电池 4×AA（可充电NiMH电池）
-plus - -plus-
12~24V（±10%）直流输入2.1/2.5mm 插座 12~24V（±10%）直流输入2.1/2.5mm 插座
典型寿命25小时 使用时间10小时
DC电源供应时电池不起作用 DC电源供应时电池电量也变化
⑤输出接口 BNC（输出阻抗50Ω~软管0.5m BNC-BNC同轴线）
最小的输出负荷 100KΩ（精确速度）
