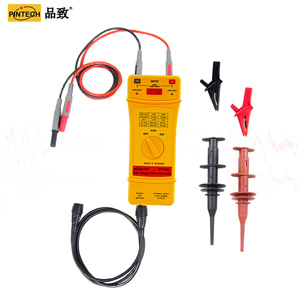

PT-5116 高频差分探头(150MHz，16kVp-p
品致 差分探头 PT-5116
PT-5116差分探棒提供一个安全的绝缘仪器给所有示波器使用，它可以转换由高输入的差动电压（≤16K峰峰值）进入一个低电压（≤2V），并且显示波形在示波器上，使用频宽DC-150MHz（-3dB），非常适合大电力测试、研发使用；差分探棒输出标示是设计在操作示波器50Ω的输入阻抗的相对衰减量；PT-5116为高灵敏设计，动态范围之大前所未见，衰减档位X400,X4000。
|
型号 |
PT-5116 |
|
频宽（-3dB） |
DC-150MHz |
|
衰减比例 |
x400，x4000 |
|
上升时间 |
2.3ns |
|
精确度 |
±2% |
|
输入交流电压（Vp-p） |
1.6V@1/400 |
|
输入直流电压 |
800V@1/400 |
|
输入交流电压（AC rms） |
5.6kV |
|
输入阻抗 |
两端之间：20MΩ//5pF |
|
杂讯抑制率（CMRR) |
60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
|
示波器输入阻抗 |
50Ω |
|
噪声 |
≤1mV rms |
|
工作温度 |
0~50℃ |
|
工作湿度 |
10~85%RH |
|
重量 |
450g |
|
尺寸 |
220*85*30 mm |
