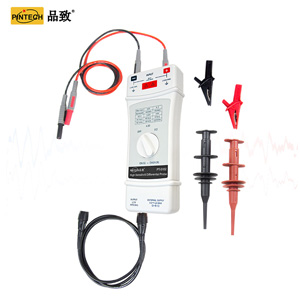

PT-5102 高频差分探头(150MHz，80Vp-p)
品致 差分探头 PT-5102
PT-5102差分探棒提供一个安全的绝缘仪器给所有示波器使用，它可以转换由高输入的差动电压（≤80V峰峰值）进入一个低电压（≤2V），并且显示波形在示波器上，使用频率高达DC-150MHz（-3dB），非常适合大电力测试、研发使用；差分探棒输出标示是设计在操作示波器50Ω的输入阻抗的相对衰减量；PT-5102为高灵敏设计，衰减档位X2,X20。
|
型号 |
PT-5102 |
|
频宽（-3dB） |
DC-150MHz |
|
衰减比例 |
X2，x20 |
|
上升时间 |
2.3ns |
|
精确度 |
±2% |
|
输入交流电压（Vp-p） |
8V@1/2 |
|
输入直流电压 |
4V@1/2 |
|
输入交流电压（AC rms） |
28V |
|
输入阻抗 |
两端之间：1MΩ//7.5pF |
|
单端对地：0.5MΩ//15pF |
|
|
杂讯抑制率（CMRR) |
60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
|
示波器输入阻抗 |
50Ω |
|
噪声 |
≤1mV rms |
|
工作温度 |
0~50℃ |
|
工作湿度 |
10~85%RH |
|
重量 |
450g |
|
尺寸 |
220*85*30 mm |
