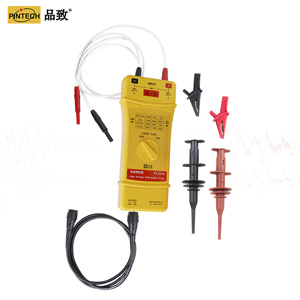

PT-5216 高压差分探头(16kV，50MHz)
品致 差分探头 PT-5216
PT-5216, 16kVp-p，频宽DC-50MHz（-3dB） 测量差动输入阻抗30MΩ，3个衰减比例，满足不同的测试要求。 选购PL-10N转换器可以在数字电表上测得更为精确的电压值。
|
型号 |
PT-5216 |
|
频宽（-3dB） |
DC-50MHz |
|
衰减比例 |
x20，x200，x2000 |
|
上升时间 |
7ns |
|
精确度 |
±2% |
|
输入交流电压（Vp-p） |
160V@1/20 |
|
1.6kV@1/200 |
|
|
16kV@1/2000 |
|
|
输入直流电压 |
80V@1/20 |
|
800V@1/200 |
|
|
8kV@1/2000 |
|
|
输入交流电压（AC rms） |
5.6kV |
|
输入阻抗 |
两端之间：30MΩ//1.5pF |
|
单端对地：15MΩ//3pF |
|
|
杂讯抑制率（CMRR) |
60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
|
示波器输入阻抗 |
1MΩ |
|
噪声 |
≤2mV rms |
|
工作温度 |
0~50℃ |
|
工作湿度 |
10~85%RH |
|
重量 |
390g |
|
尺寸 |
218*83*30 mm |
