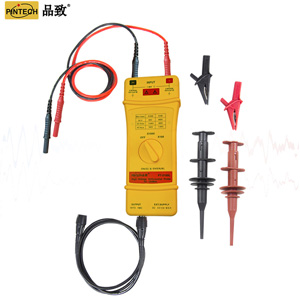

PT-5160M 高灵敏度高压差分探头(70MHz,16kV)
品致 差分探头 PT-5160M
PT-5160M高灵敏度高压差分探头提供一个安全的绝缘仪器给所有的示波器使用,它可以转换由高输入的差动电压 ( ≦16 kVp-p) 进入一个低电压 ( ≦±8 V), 并且显示波形在示波器上, 使用频宽DC-70MHz(-3dB), 非常适合大电力测试、研发使用。
型号 |
PT-5160M |
频宽(-3dB) |
DC-70MHz |
衰减比例 |
x100,x1000 |
上升时间 |
5ns |
精确度 |
±2% |
输入交流电压(Vp-p) |
1.6kV@1/100 |
16kV@1/1000 |
|
输入直流电压 |
800V@1/100 |
8kV@1/1000 |
|
输入交流电压(AC rms) |
5.6kV |
输入阻抗 |
两端之间:20MΩ//5pF |
杂讯抑制率(CMRR) |
60Hz:>80dB;100Hz:>60dB;1MHz:>50dB |
示波器输入阻抗 |
1MΩ |
噪声 |
≤1mV rms |
工作温度 |
0~50℃ |
工作湿度 |
10~85%RH |
重量 |
450g |
尺寸 |
220*85*30 mm |
