America PVM 超高电压探头

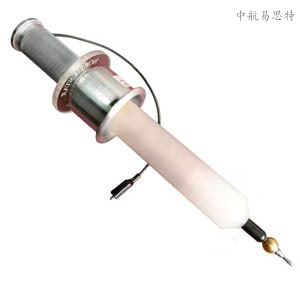

总体概述
PVM系列高电压探头被用于通用性电压测试、以及特S的高频响应的应用场景。该系列的探头应用领域覆盖汽车的点火装置、准分子激光系统、以及电磁干扰(EMI)等。探头几乎不需要额外的校准。
通常，探头配合1M 欧姆的示波器一起使用，但是我们同时也提供相应的开关选件，来补偿测试设备误差。
PVM宽带高电压探头是美国North star/北极星的便携式高性能高压传感器，多应用于高频高压及现场测试。
PVM便携式宽带高压探头是North Star /北极星研发的宽带高电压测试探头。具有在携带方便，测试精度高，使用简单方便，在现场应用前，几乎不需要调试和校准，测试校准已经在出厂前调试完好。
PVM宽带高压探头内部采用D特的传导设计架构，使其整个PVM高压探头的寄生电容对测量精度的影响达到Z小，所以在测量超过60KV的高压时，频率带宽可以超过100MHz。
PVM宽带高电压探头采用很低温度系数和电压系数的电容与电阻，尽可能的提高测试精度。同时，PVM集成坚固的尼龙舱体，可容纳大量的绝缘油，大限度的保证高电压测试的稳定性。
PVM系列的便携式宽带高压探头提供1000:1与2000:1 的校准因数供选择。
应用领域- 工厂高电压测试
- 高压电网测试
- 航空航天
- 能源研究所
- 汽车行业
- 电动车充电桩测试
- 高铁、动车及地铁的电力传输测试
产品参数&选型
|
项目 |
PVM-1 |
PVM-2 |
PVM-3 |
PVM-4 |
PVM-5 |
PVM-6 |
PVM-7 |
PVM-100 |
PVM-11 |
PVM-12 |
|
最大DC/脉冲电压 (kV) |
40/60 |
40/60 |
40/60 |
40/60 |
60/100 |
60/100 |
60/100 |
100/150 |
10/12 |
25/30 |
|
最大频率(Mhz.)(1k:1) |
120 |
110 |
25at |
140 |
120 |
110 |
140 |
100 |
30 |
110 |
|
线缆阻抗(ohms) |
50 |
75 |
50 or 75 |
50 or 75 |
50 |
75 |
50 or 75 |
50 |
50 |
50 |
|
DC - 2 Hz.精度 |
<0.15% |
<0.15% |
<0.15% |
<0.15% |
<0.15% |
<0.15% |
<0.15% |
0.15% |
<0.15% |
<0.15% |
|
2 Hz. - 200 Hz. 精度 |
<1 % |
<1 % |
<2% |
<1.5 % |
<1 % |
<1 % |
<1.5% |
1.5% |
<1.5 % |
<1.5 % |
|
200 Hz. - 5 Mhz. 精度 |
<1.5% |
<1.5% |
<3% |
<2% |
<1.5% |
<1.5% |
<2% |
2% |
<2.% |
<2.% |
|
>5 Mhz.精度 |
<5% |
<6%* |
<4% |
<5% |
<4% |
<5%* |
<7% |
7% |
<4% |
<4% |
|
输入 R/C (Megohm/pf) |
400/13 |
400/13 |
400/10 |
400/8 |
400/12 |
400/12 |
400/8 |
600/15 |
100(50)/15 |
300/7 |
|
线缆长度 (ft./m) |
15/4.5 |
30/9 |
100/30 |
15/4.5 |
15/4.5 |
30/9 |
15/4.5 |
15/4.5 |
15/4.5 |
15/4.5 |
|
标准分压比 |
1000:1 |
1000:1 |
10,000:1 |
1000:1 |
1000:1 |
1000:1 |
1000:1 |
2000:1 |
1000:1 (100:1) |
1000:1 |
|
长度 (inches/cm.) |
17/44 |
17/44 |
17/44 |
17/44 |
19/47 |
19/47 |
19/47 |
23/57 |
7/18 |
9/23 |
|
品牌 |
型号 |
下载 |
|
North Star 北极星 |

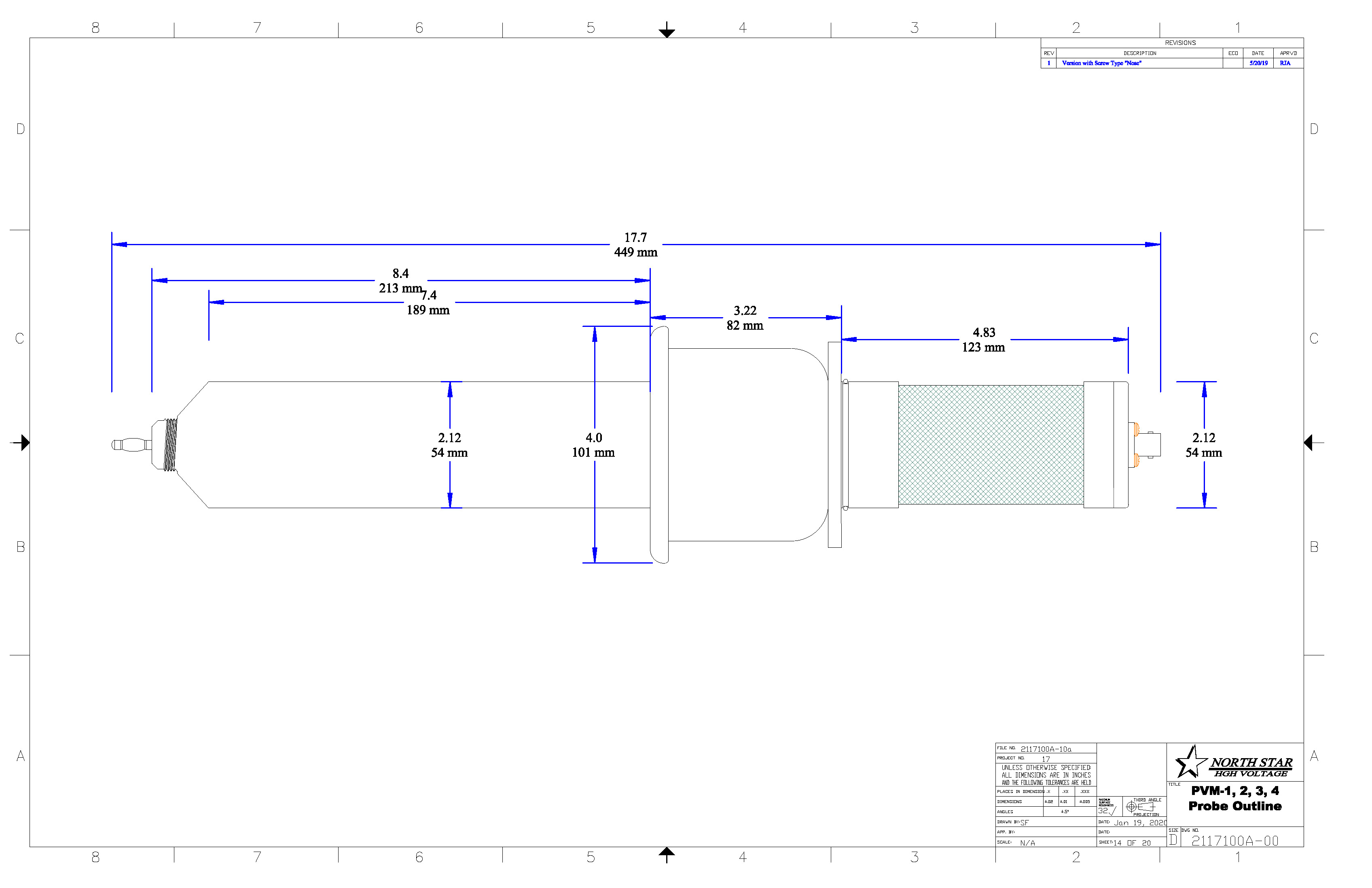

PVM 1-4 图纸 |
|
|
North Star 北极星 |
PVM 5-7 图纸 |
|
|
North Star 北极星 |
PVM 11 图纸 |
|
|
North Star 北极星 |
PVM 12 图纸 |
|
|
North Star 北极星 |
PVM 100 图纸 |
|
|
North Star 北极星 |
北极星高压探头资料 |
