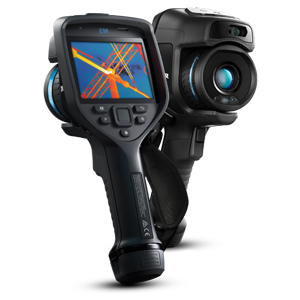

FLIR Exx系列
|
型号 |
E54 |
E76 |
E86 |
E98 |
|
红外图像分辨率 |
320 × 240 像素 |
320 × 240 像素 |
464 × 348 像素 |
640 × 480 像素 |
|
分辨率增强 |
— |
支持，640x480 |
支持，928x696像素 |
支持，1280x960像素 |
|
MSX® |
支持：可见光轮廓细节与红外图像完美融合（提升图像清晰度，在热图上嵌入边缘和轮廓细节） |
|||
|
可见光相机 |
500万像素，定焦，内置LED灯 |
|||
|
热灵敏度 |
<40 mK @ 30 ˚C |
<30 mK @ 30 ˚C，42°镜头 |
<30 mK @ 30 ˚C，42°镜头 |
<30 mK @ 30 ˚C，42°镜头 |
|
温度范围 |
-20 ˚C至 120 ˚C ； |
-20 ˚C至 120 ˚C； |
-20 ˚C至 120 ˚C； |
-20 ˚C至 120 ˚C； |
|
可选温度范围 |
— |
300 ˚C到1000 ˚C |
— |
— |
|
精度 |
±2 ˚C或读数的±2%，取较大值 |
|||
|
对焦模式 |
手动 |
电动连续激光引导调焦(LDM)，电动单次激光引导调焦(LDM)，电动单次对比调焦，手动调焦 |
||
|
数字变焦 |
1-4倍连续变焦 |
1-8倍连续变焦 |
||
|
测量工具 |
实时模式3个点测温，实时模式1个区域测温 |
实时模式3个点测温，实时模式3个区域测温 |
实时模式5个点测温，实时模式5个区域测温 |
|
|
测量预设 |
无、中心点、热点、冷点、3点、热点-点* |
无、中心点、热点、冷点、用户预设1和2 |
||
|
可选镜头 |
24°（固定镜头） |
14°、24°、42°、微距（2x） |
||
|
镜头识别 |
— |
自动识别(FLIR AutoCalTM) |
||
|
一键式电平/跨度区域调节 |
支持：自动对比度增强 |
|||
|
激光指示器 |
支持 |
支持 |
支持 |
支持 |
|
激光侧距仪 |
— |
支持 |
支持 |
支持 |
|
面积测量 |
— |
— |
支持 |
支持 |
|
内置巡检软件 |
FLIR Inspection RouteTM—已启用 |
|||
|
内置报告生成 |
图像和视频支持语音注释和GPS标记；屏幕文本；通过触摸屏添加红外图像草图 |
|||
|
JPEG格式辐射图像 |
支持 |
|||
|
红外、辐射、视频录制 |
支持 |
|||
|
红外、辐射、可见光视频流 |
支持，通过UVC（辐射、非辐射、可见光）和Wi-Fi（非辐射、可见光）传输 |
|||
|
通信方式 |
USB 2.0、蓝牙、Wi-Fi、DisplayPort |
|||
|
METERLiNK® |
支持 |
|||
|
显示屏 |
640 × 480像素(VGA) Dragontrail®触摸屏 |
|||
|
跌落测试 |
2 米 |
|||
|
电池连续工作时间 |
2.5小时以上，一般用途 |
|||
FLIR AutoCalTM镜头
FLIR E76、E86和E98热像仪可以兼容所有AutoCal可互换镜头。热像仪会自动识别新安装的镜头并启动向导-自动校准热像仪和镜头，无需送修。有助于确保热像仪始终获取高质量的图像、精确测温。
14°、29毫米镜头：长焦镜头、视场角较小，适合远距离观测目标。
24°、17毫米镜头：通常被视为“标配”镜头，24°x18°的视场角用户得以与带电设备保持安全距离（如3米），也能清晰观测较小目标。
42°、10毫米镜头：广角镜头、视场角广阔，可通过一张图像收集建筑、屋顶或其他交大区域尽可能丰富的信息。
2x微距镜头：微距镜头，适用于科研应用，观测微小目标物体，例如电路板、芯片等。
Exx系列和FLIR THERMAL STUDIO PRO软件
报告方案加持，提升检测效率
FLIR巡检选项（FLIR Inspection Route）功能专为需要定期检测大量目标物体的热像师设计，可引导用户沿预先设定的检查路线开展工作，帮助用户有条理地采集图像和数据。
首先，用户在FLIR Thermal Studio Pro软件中，使用Route Creator插件创建检测计划。FLIR巡检选项（FLIR Inspection Route）功能对检测目标不限数量，并可使用户的检测效率最D化。将完整的路线规划导出到Exx热像仪之后，就做好了开始一天工作的准备。
预设路线可以引导用户前往各个待检测设备，自动采集和组织保存的图像，以便无缝导入FLIR Thermal Studio Pro软件。从一开始即可杜绝漏检，确保检测结果组织有序，FLIR巡检套件可以加快检测速度，提升组织效率，简化报告流程。
