功率分析仪PW8001

使用GaN / SiC准确评估变频器和电机的功率转换效率

  • 准确评估功率转换效率的高级别测量精度
  • 准确捕捉高速开关产生的功率变化
  • 采用2种输入单元构建适合的测量系统
  • 1台可同时测量8通道功率
  • 自动补偿电流传感器的相位特性
  • 同时分析4台电机（需选件）
  • 将测量数据整合到CAN网络（需选件）
  • 安全评估高压的直流线路


DC　1500 V CAT II/ DC　1000 V CAT III*2

*1输入单元使用U7005时

*2输入单元使用U7001时

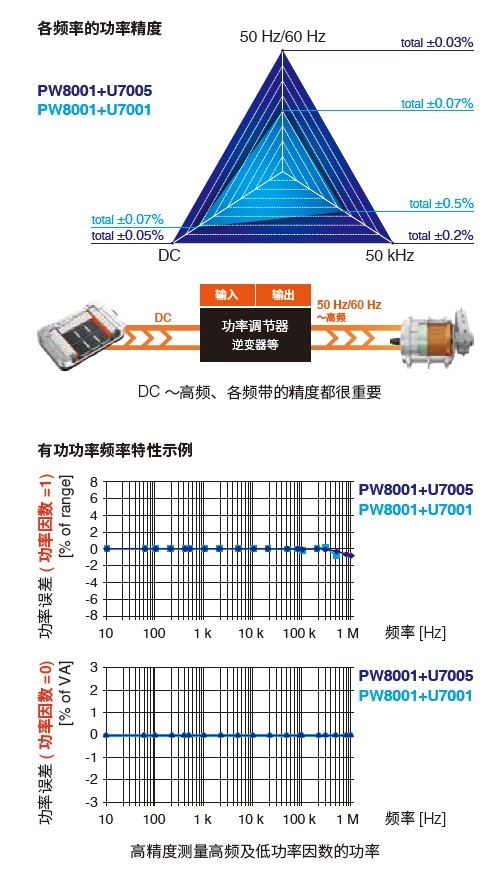

高级别的测量精度

基本精度±0.03%，DC精度±0.05%，50 kHz精度0.2%*

为了评估电源转换效率、需要正确测量从DC 到高频的每个频段的功率。PW8001 不仅可测量50 Hz/60 Hz，还具有 DC 和 50 kHz 等频率带宽的出色测量精度，可用于正确评估功率转换效率。 *使用U7005时

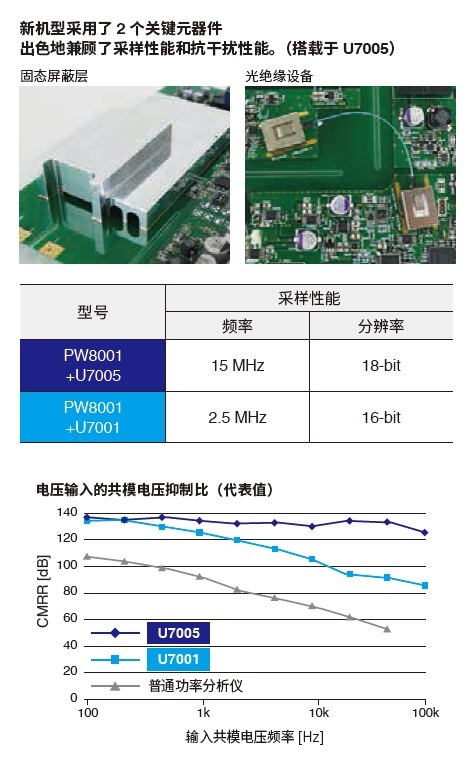

准确捕捉高速开关产生的功率变化

采样率18bit，抗干扰性（CMRR）110dB/100kHz*

对使用SiC 或GaN 的功率调节器进行评估，为了能准确掌握高速开关产生的功率变化，采样性能和抗干扰性非常重要。PW8001 的高采样性能和抗干扰功能，可正确捕捉高速开关波形。

*使用U7005时

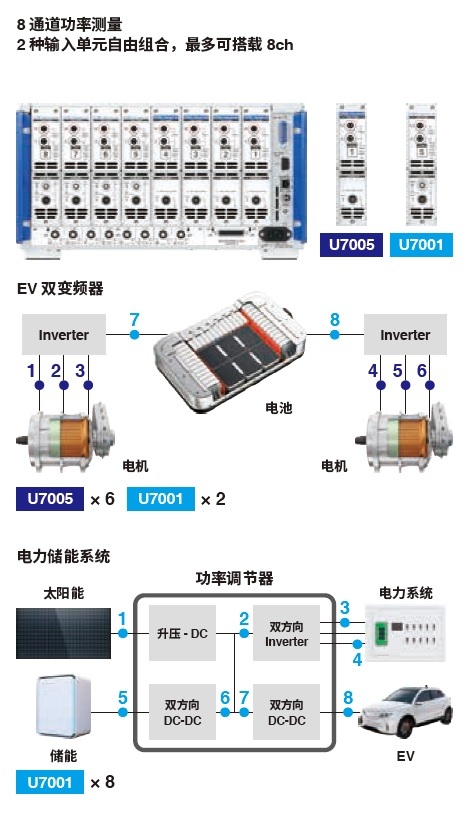

构建适合的测量系统——8通道功率测量

8通道功率测量

为了促进双变频方式的EV驱动系统，智能房屋的智能电力系统等的有效利用，人们在积极研发多系统化。

使用1台PW8001，即可同时测量8个通道的功率，能轻松实现多系统设备的整体评估。

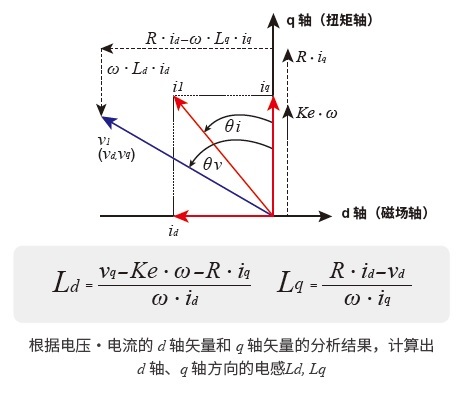

PMSM在线参数测量

电相角测量功能*

测量永磁同步电机（PMSM）时，需要在其运行状态下才能测到其精准的控制特性。电气角测量功能，可以测到dq坐标矢量控制中的电压和电流的进角。用测到的电气角计算出Ld，Lq，就能把握运行状态下的电机参数了。

*仅限安装了马达分析功能的仪器

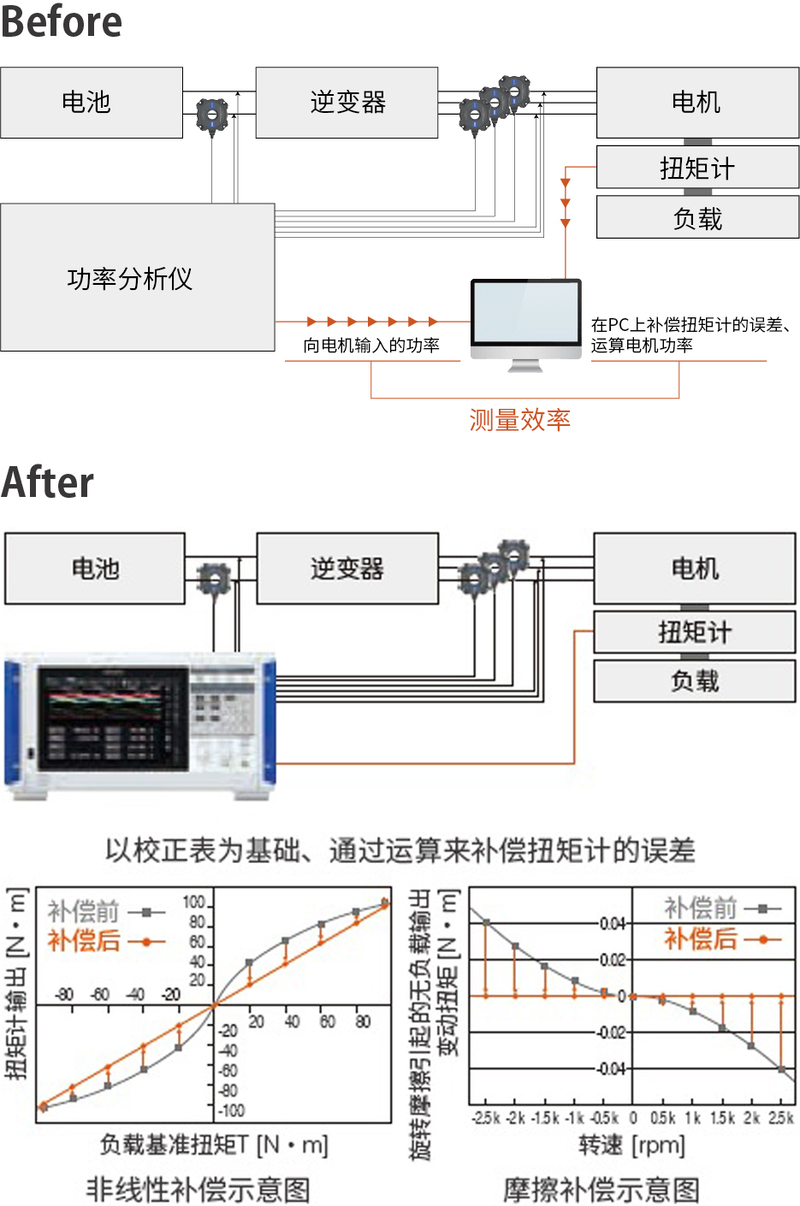

扭力计测量误差补偿

扭力测试仪补偿功能*

扭矩计的测量误差、会给马达的分析带来很大的影响。PW8001 可用户定义「非直线型补偿」和「摩擦补偿」，并可根据补偿数据进行演算。

传统的高效电机评估系统通过个人计算机校正扭矩计的测量误差，并根据计算出的电机功率和功率分析仪测量的电机输入功率来测量效率。 在这种测量方法中，在电机的输入和输出之间测量时间会发生偏移，因此无法快速稳定地测量效率。 PW8001具有扭矩计校正功能，可完成电机效率测量。能够精确地同时测量电机的输入和输出，快速、稳定并准确地测量效率。

*仅限安装了马达分析功能的仪器

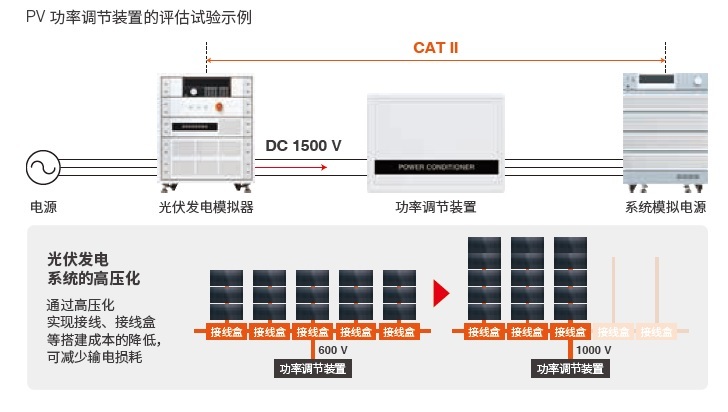

安全地评估高压功率调节器

DC1500 V CAT II/ DC1000 V CAT III*

为了减少可再生能源的发电系统的设备搭建成本及输送电能的损耗，需要高压化。对于发电系统的评估需要可对应高电压的测量仪器。 PW8001 的输入单元U7001 可直接输入高压并安全测量高压。可对应DC 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ *。此外、可同时显示电

源调节器评估需要「效率」「损耗」「基本波无效功率Qfnd」「DC 纹波率」「三相不平衡率」等参数、并进行有效评估。

（需要准备可对应DC 1500 V CAT Ⅱ / 1000V CAT Ⅲ的电压线L1025。）

*使用U7001时

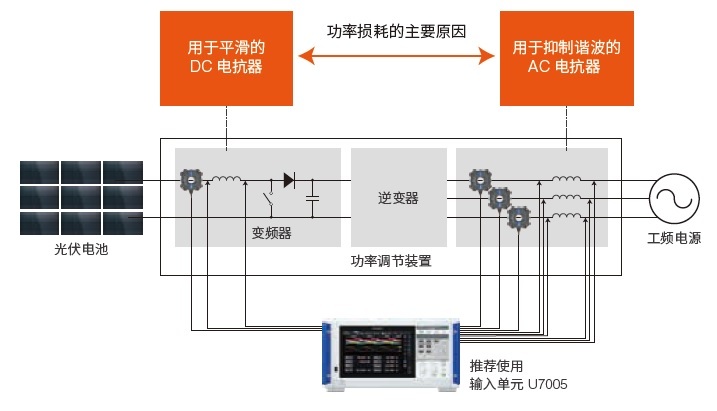

电抗器功率损耗分析

高频、低功率因数的功率的高精度测量

为了改善功率变化的效率、掌握电抗器的功率损耗至关重要。电抗器损耗越低，功率因数会随之下降，正确测量的难度也随之增加。U7005 出色的高频特性及抗干扰特性，非常有助于高频低功率因数的电抗器功率损耗分析。

测量线路

单相2线, 单相3线, 三相3线, 三相4线

输入单元数

最大8个单元（单元可混搭）

输入单元种类

U7001 2.5 MS/s 输入单元
U7005 15 MS/s 输入单元

测量频率带宽

U7001: DC, 0.1 Hz 〜1 MHz
U7005: DC, 0.1 Hz 〜5 MHz

采样性能

U7001: 2.5 MHz, 16bit
U7005: 15 MHz, 18bit

数据更新率

10 ms, 50 ms, 200 ms

功率精度（U7001）

50 Hz/60 Hz: 0.02% of reading + 0.05% of range
DC: 0.02% of reading + 0.05% of range
50 kHz : 0.4% of reading + 0.1% of range

功率精度（U7005）

50 Hz/60 Hz : 0.01% of reading + 0.02% of range
DC : 0.02% + 0.03% of reading of range
50 kHz: 0.15% of reading + 0.05% of range

测量量程

电压: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V
电流: (Probe1) 100 mA〜2 kA, (Probe2) 100 mA〜50 kA
(量程配置根据所使用的电流传感器变化而变化，Probe2仅指U7001)

测量项目

电压（U）, 电流（I）, 有功功率（P）, 视在功率（S）,无功功率（Q）, 功率因数（λ）, 相位角（φ）, 电压频率（fU）,电流频率（fI）, 功率（η）, 损耗（Loss）, 电压纹波率 （Urf）, 电流纹波率（Irf）, 电流累积（Ih）,功率积算（WP）,电压峰值（Upk）, 电流峰值（Ipk）
谐波测量：最大分析次数500次
波形记录：记录容量5MWord×（（电压/电流）×最多8通道+电机波形）
电机分析（选件）：电压、扭矩、转速、频率、转差率、电机功率
FFT分析*、闪变测量*
*计划Ver 2.00对应

功能

运算功能（效率/损耗、用户自定义*、Δ转换、电流传感器自动相位补偿）
*计划Ver 2.00对应

接口

U盘, LAN, GP-IB, RS-232C, 外部控制, 光纤接口*, BNC同步*, CAN/CAN FD*
*计划Ver 2.00对应

电源

AC 100 V〜240 V, 50 Hz/60 Hz, 230 VA

体积及重量

约430 W × 221 H × 361 D mm, 约14kg

附件

电源线×1, 使用上的注意事项×1 , 使用说明书×1, GENNECT One (PC应用软件) CD ×1, D-sub25针用的连接器×1 (仅限PW8001-02, -05, -12, -15)
