如何设置示波器观察眼图
1、用边沿触发时观测到的信号

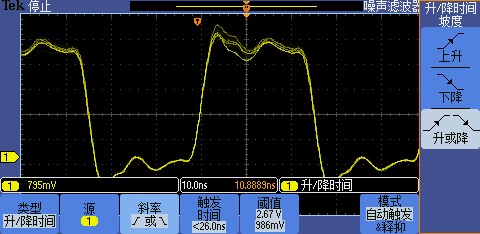

2、选择触发方式为升/降时间,斜率改为升或降

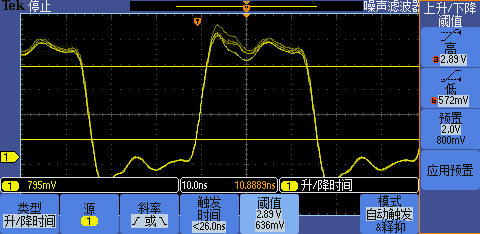

3、将触发阈值高低电平调整到适合的位置,最好低值在10%-20%左右,高值在80%-90%附近处,表示升降时间触发的阈值范围

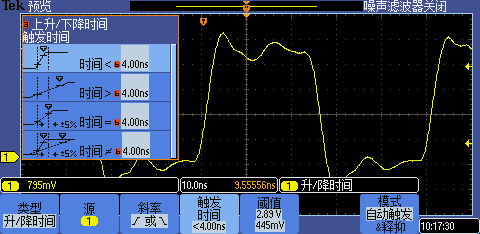

4、根据被测信号的估计信号的上升下降时间大约为多少,选择触发时间小于该时间。

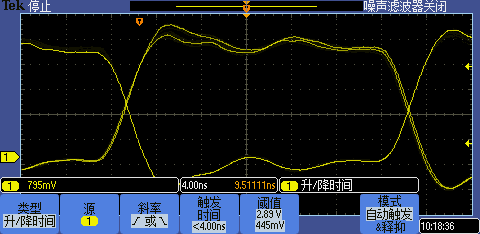

5、设置好后看到的波形如图,此时没有累积的效果

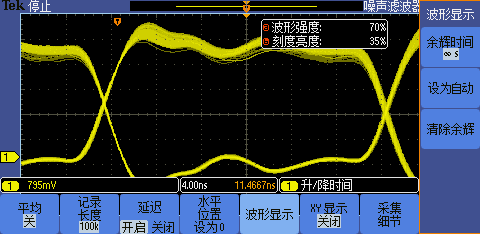

6、打开余晖的功能,并且调高波形亮度,可以观测到是否有异常信号发生
3、将触发阈值高低电平调整到适合的位置,最好低值在10%-20%左右,高值在80%-90%附近处,表示升降时间触发的阈值范围
4、根据被测信号的估计信号的上升下降时间大约为多少,选择触发时间小于该时间。
5、设置好后看到的波形如图,此时没有累积的效果
6、打开余晖的功能,并且调高波形亮度,可以观测到是否有异常信号发生
