HIOKI发售传感器电源CT9555系列


 HIOKI(日置)发售3种机型的传感器单元。
CT9557具备可以汇总并测量多条配线的大电流的计算功能。

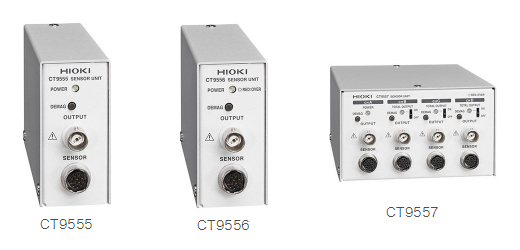

HIOKI这次发售了传感器单元CT9555、CT9556、CT9557。

这次发售的传感器单元有3种机型。分别是体积为旧机型2/3的CT9555,可输出有效值的CT9556,以及可测量多条配线的大电流并具备计算功能的CT9557。

传感器单元的作用

传感器单元是用于具备波形输出功能的高精度电流传感器的电源。

HIOKI的高精度电流传感器无法单独使用,需要这次发售的3种机型的传感器单元来供电驱动电流传感器。而且,由于该单元输出来自电流传感器中的波形信号,因此通过使用记录仪、功率计、数据采集仪可以显示波形并进行分析。

各产品的特点

<CT9555>

1.体积是旧机型的2/3

CT9555和旧机型9555-10相比,体积只有之前的2/3。而且,重量也比之前CT9555的600g更轻,只有200g。因此在使用和管理上会更加方便。

<CT9556>

1.可进行有效值(RMS)输出

CT9556是能够输出有效值(RMS)的传感器单元。

使用电流传感器和记录仪进行交流电流的电平测量时,需要使用能够进行有效值转换的功能强大且价格昂贵的记录仪。CT9556可以将来自电流传感器的交流信号转换成有效值后的直流信号并进行输出,因此使用较便宜的数据采集仪就能完成测量。

<CT9557>

1.可以作为4ch电源来使用

电流测量时使用多条电流线同时测量的情况较多。1台CT9557最多能够作为4ch的电流传感器的电源来使用。因此比起使用4台1ch的CT9555,这样进行系统配置的成本会更低。

2.具备计算功能,可进行大型太阳能设备中多条配线的大电流测量

如大型太阳能等大规模的发电设备中,1000A~3000A等极大电流会分别流过2~4条电线,这样的电流使用1个电流传感器无法测量。一般来说,需要用多个电流传感器测量各电线的电流值,然后用户自行合计每个测量值,或者使用通道数和电流传感器个数相对应的测量仪器(记录仪或功率计)进行计算。

CT9557则具备这种多个电流传感器的信号波形的计算功能。每条分支电线中测量的电流值在CT9557内部合计后成为1个信号输出,这样无需另外进行计算,测量仪器也只需要1ch即可。而且,这种计算功能还可以用在三相电流的泄漏电流的简单测量中。
